受天城智(重庆)智能城市规划设计有限公司区域合作伙伴的要求,2023年4月2日上午,天城智设线上线下举办了“一键式市路工程BIM智能建模”全流程体验会。会场现场邀请了中国市政西北院重庆分院的专家、区域合作伙伴参会,线下邀请了签约的区域合作伙伴、服务单位及部分行业专家参会。
全流程体验会是完全按照当前产业互联网的生产方式组织,分别由重庆基地(项目管控及模型输出)、廊坊基地(数据预处理)、长沙基地(模型演绎)、马鞍山基地(服务器网络支撑)协同完成,整个体验会组织有序,一气呵成,一键式市路工程BIM智能建模全流程生产体验取得了圆满成功,与会专家给予了很高的评价,也体验到天城智设【爱善德拿】智能建造4.0市路工程柔性生产线的强大生产能力及快速进化能力。
体验会上,首先由天城智设总裁李松华介绍了一键式市路工程BIM智能建模的生产流程:即【业主交底】——>【项目框架创建】——>【项目一级预处】——>【项目细节创建】——>【项目二级预处】——>【模型演绎】——>【成果输出】——>【成果交付】。各生产流程的主要内容如下:
一、业主交底的主要内容:
工作内容沟通交流,对原始图纸杀毒并存档。基于与业主方沟通交流,确定建模需求并进行技术交底,并对业主方提供的原始图纸进行杀毒处理,存档至【爱善德拿】相应的目录框架下,目的:一是保证【爱善德拿】技术体系在干净无毒环境下运行;二是留存原始资料,保证所有原始参数的可追溯性。
在交底的过程中,提取项目目录控制参数,涉及两张表格填写:【项目信息表格】主要内容:所涉及建模内容的功能模块内容及数量;【模型对象需求表格】主要内容:标段、交叉下所对应的功能模块内容。该部分文件填写后传递至【项目框架创建岗】进行【版本体系创建】。
二、项目框架创建演示——重庆基地
主要演示了基于【爱善德拿】技术体系,形成的智能建造4.0市路工程柔性生产线——关于目录框架及微任务版本的创建。
1、目录体系创建演示

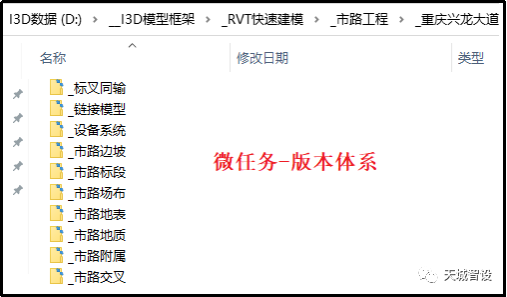

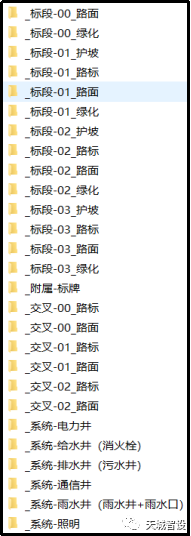

①微任务版本体系创建

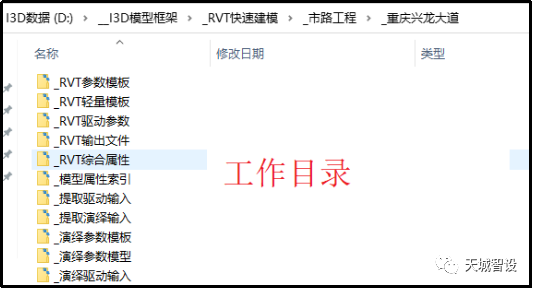

②三大流程工作目录创建(【RVT快速建模】)

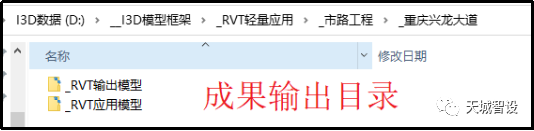

③成果输出目录创建(【RVT轻量应用】)
2、一键式版本体系创建演示——【BIMPRO.MicrotaskBIM】——功能模块—— AADProjectEXE
3、一键式数据体系上传下载演示——【爱善德拿•分布服务平行端】(I3DNA.Service)
三、项目一级预处演示——廊坊基地
工作内容:原始图纸脱密、简处并按专业备份。
首先,基于生产流程节点建立预处工作临时目录框架,方便工作内容相对集中,避免无序寻找资料,提高工作效率。内容有:
【参考模板】——具有较为完备功能的数据预处理模板图。可提供学习、参考、提高预处效率的作用。
【原始图纸】——业主方提供原始图纸备份的存储目录。
【00项目版本创建】——针对目录体系、版本体系创建所关联文件的存储目录。
【01一级预处成果】——针对原始图纸简单处理的的存储目录。
【02二级预处成果】——针对基于一级预处成果进行细节处理成果的存储目录。
【03参数演绎成果】——针对模型演绎过程中进行参数配置的存储目录。
【04模型成果反馈】——在生产流程中进行人与人之间协同的文档的存储目录。
由一定行业背景的数据预处理人员,对原始图纸按流程顺序进行简单处理,处理内容主要有:
1)对原始图纸转换成特定CAD版本文件,保证其格式一致性。
2)对图纸中敏感信息进行处理,如图签、涉密设计参数等。
3)对图纸中【外部参照】进行解绑卸载,按照行业传统分类进行拆分处理。这样有利于下一阶段预处工作避免过多冗余信息的干扰,提高预处效率。
4)对图纸进行【清理】、【核查】等操作,清理图中无用的资源,减少图纸的占用空间,并修复图中可能存在的异常错误,保证图纸的稳定性。

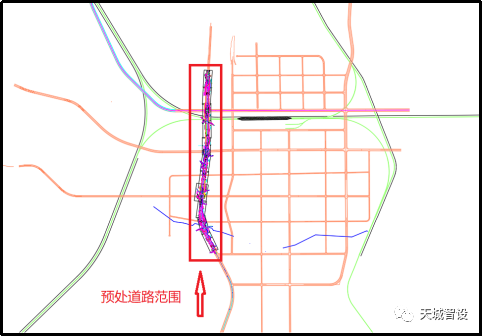

原图纸:建模道路范围之外还有其他道路、河流的平面布置图,可以删除。

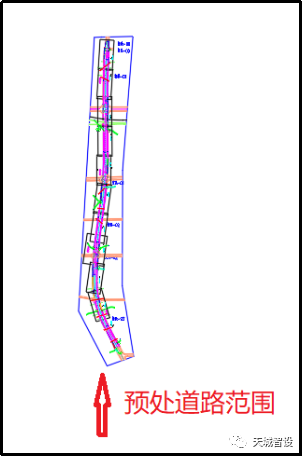

预处后图纸:删除冗余信息,确定具体建模范围,并进行核查、修复等。
四、项目细节创建演示—廊坊基地
工作内容:项目专业族库参数配置文件

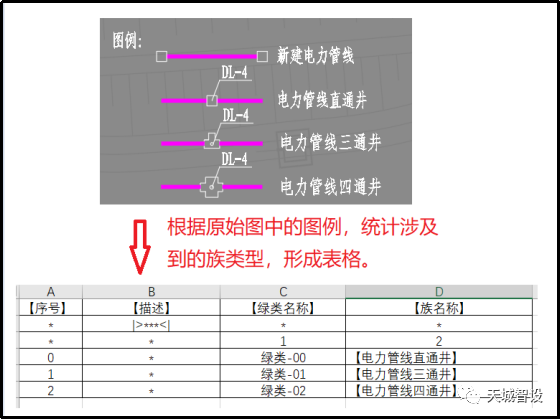

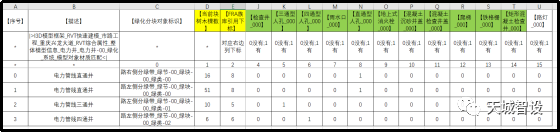

针对智能BIM建模中需要插入【RFA族】的数据预处理,如绿化树木、管井、标志标牌等,需要统计图纸中所涉及到的所有【RFA族】类型,形成【项目专业族库参数配置文件】,该配置文件传递至【增量专业岗】,进行【增量专业族库创建】,形成计算机可智能调用的族库;在模型演绎阶段,再与图纸中区块进行关联映射,形成【模型对象绿化族配】表。
五、项目二级预处演示—廊坊基地

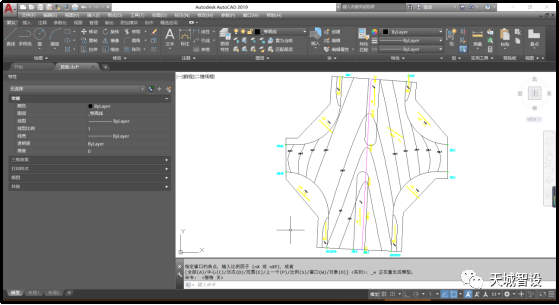

由一定CAD基础操作及读图能力的数据预处理人员,对简单处理后的图纸进行深化处理,主要内容是:提取或绘制功能模块中的控制点线参数、对象模型标识,并把他们放置于特定图层或参数表中。

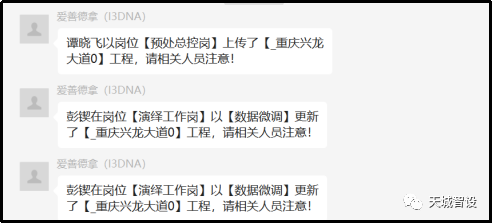

下载——目录自动匹配:相应人员关联对应岗位,其岗位精准对应所需下载的目录、文件及软件程序;下载后,通过【I3Dservice】里的【更新】命令,将所下载的数据释放到对应的目录下。
成果上传演示——I3DService.exe
图12 预处总控岗下载后对应目录
六、模型演绎解读与演示——长沙基地

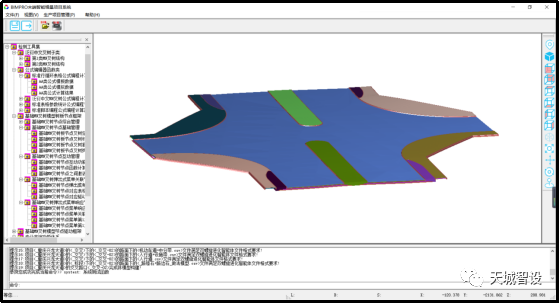

1、演绎参数模型成果生成及上传

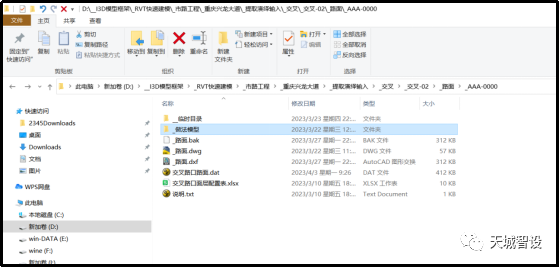

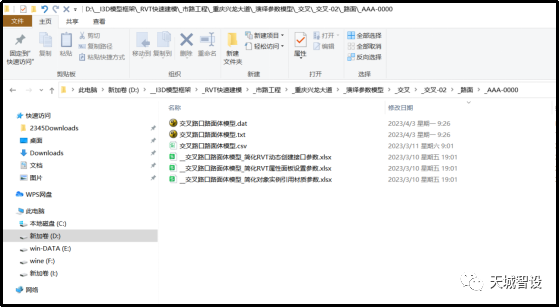

由“机机交互”完成演绎参数模型成果(*.DAT)
工作内容:基于数据预处阶段的控制性参数,生成相应的演绎模型。
基于数据预处阶段所提供的各【功能模块控制性参数】,主要涉及DXF、CSV格式文件,通过机机交互,由专业算法自动生成【演绎参数模型】,形成【一键式BIM智能建模输出】的配置参数。
而专业算法是增量开发的,也就是说,当数据预处理内容超出特定功能模块的需求时,基于构建在分类基础上,结合相匹配的算法,构建起【通用函数模块】,形成【流程+节点+算法】的最佳匹配,只有这样才能适应无穷的实例变化要求。
【BIMPRO.MicrotaskBIM】——功能模块——生产辅助工具.exe

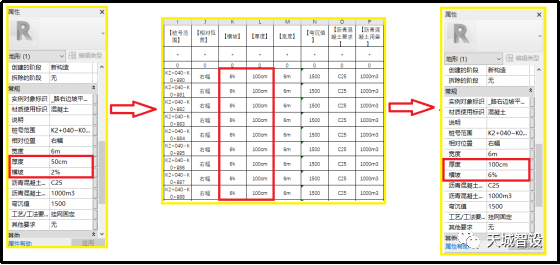

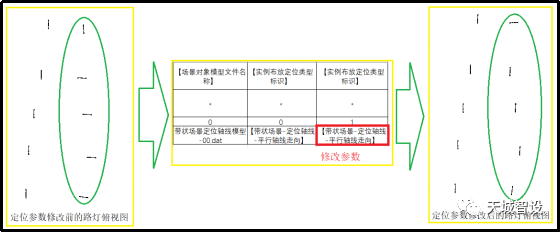

3、重新生成模型
九、综合成果演示与解读——重庆基地
针对典型链接模型及综合链接模型进行展示解读。

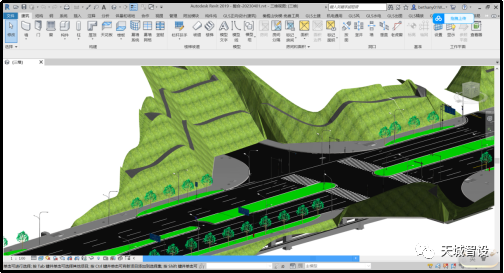

图20 标准路段

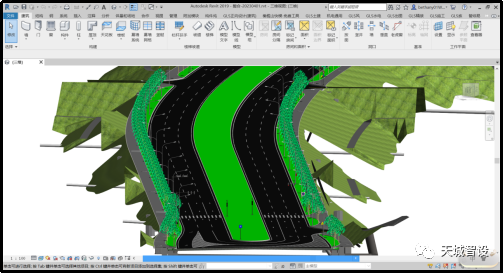

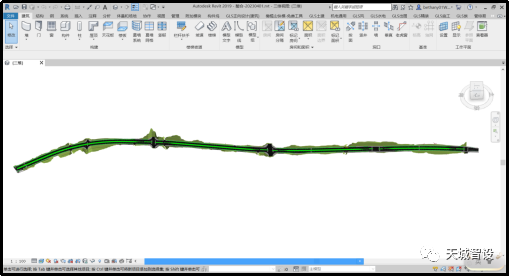

图21 整条道路
演示过程中,天城智设董事长、首席科学家陈树铭博士对【爱善德拿】技术体系做了简要讲解,特别是对当前实现的微任务一键式市路工程智能建模技术所包含的正向设计逻辑及出图、概预算的成果产业化预期进行了通报,与会专家都非常期待,也将真正实现“一模到底”支撑工程全流程应用,也将实现设计院生产效率的极大提高及支撑数字化产业互联网转型升级。
