构造特征参数演绎人造体智能建模图形引擎人造体演绎第一性原理

天衍智科技产业有限公司

2024年10月

人造体演绎第一性原理——基于第一性原理设计的人造体三维,采用特征线与特征面的二维特征矢量参数模型与二维结构化表格参数模型,可以演绎生成各类专业应用三维体模型,无需采用主流空间布尔运算模式。

人造体演绎第一性原理在实现人造体三维演绎过程中,典型特征线类型如下:

①轴向线、方向线、曲造线类、旋转线。

②台脚线、台顶线、脊迹线、谷迹线类。

③坎坡线、示坡线类。

④分界线、区界线、槽口线、槽底线类。

⑤水平线、竖直线、垂直线、平行线类。

⑥坐标线、格网线类。

⑦路由线、叉树线类。

⑧对称线、剪切线类。

⑨函曲线(旋转线之外的函数曲线)等。

人造体演绎第一性原理在实现人造体三维演绎过程中,典型特征面类型如下:

①轴端面——沿轴向体的二端面。

②垂截面——垂直轴向体轴的截面。

③平截面——平行轴向体轴的截面。

④外侧面——轴向体整体外侧面。

⑤内侧面——平行轴整体内侧面。

⑥内映面——平行轴向体沿轴二个剖面之间二个分区连接侧面。

⑦投影面。

⑧展开面:椎体展开面与柱体展开面。

⑨旋转面。

⑩单表面——单值限定边界不规则三角网曲面,以及任何复杂凹凸曲面基于特定分块逻辑所构建的分块单表面等。

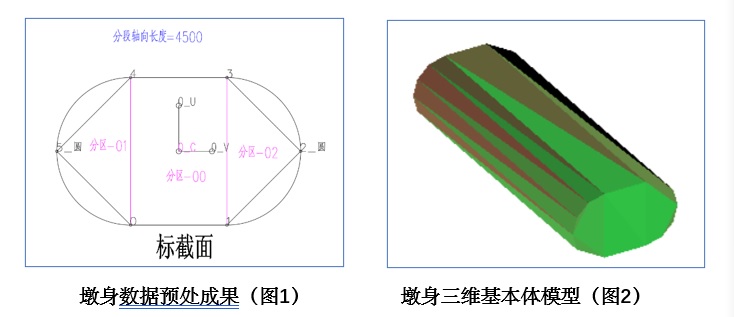

构造特征参数演绎人造体智能建模图形引擎,任何基本对象体都是基于典型特征线、典型特征面,进行简单的预处理形成对应三维轻量化矢量模型。

三维轻量化矢量模型,就是凡是人造体构造的特征线、特征面存在曲线、曲面的,通过外部表格按需配置相关轻量化参数,按照相应控制参数,生成对应离散剖面精度的三维矢量模型(人造体离散第一性原理,后续篇章详细解读)。

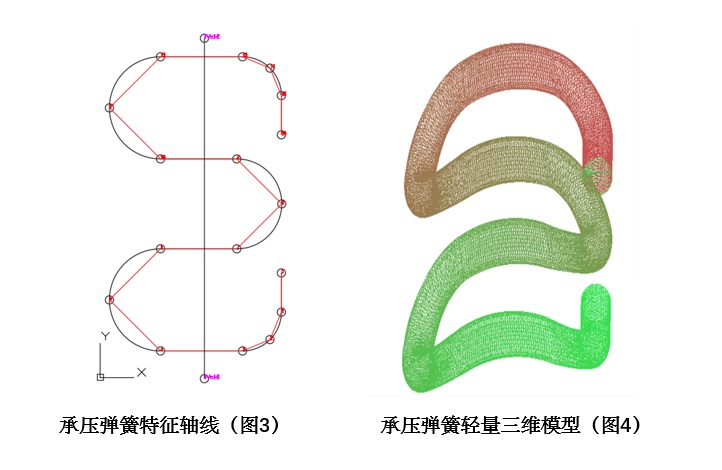

以下是铁轨上弹簧扣件的特征轴线+标准圆截面所构造演绎生成的三维轻量化矢量模型:
